安全继电器是什么?

        “安全继电器”是什么有什么用?你了解“安全继电器”吗?会用“安全继电器”吗?下面我们来认识下“安全继电器”!
        随着“安全”越来越被强调,机械设备生产厂家的电气工程师将面临越来越多的安全设计任务!要完成这些设计任务,搭建相关的安全回路,必然要碰到“安全继电器”问题---因为“安全继电器”是构成安全回路的核心器件。前提是我们要了解安全继电器与普通继电器的区别

       一、触点强制导向式继电器
  触点强制导向式继电器        安全继电器

        我们先来看一组产品对比,上面图1、图2显然是不同类型的产品,但是现在似乎都被称为“安全继电器”!

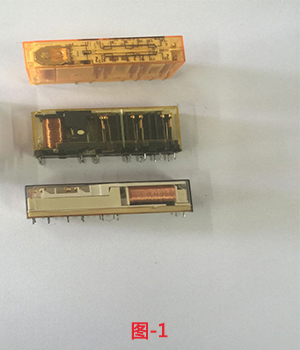

        事实上,图-1产品的正确名称为“触点强制导向式继电器”。是继电器元件的一种,其动作原理一如普通继电器:线圈上电,NO触点闭合,NC触点断开;线圈失电,NO触点恢复断开,NC触点恢复闭合。

        之所以称为强制导向式继电器,是在普通继电器的结构上,增加了一个物理刚性机构。这个构件位于NO动触点和NC动触点之间---固定了二者的间距:

        当NO处于闭合状态时(无论是线圈上电后触点正常闭合,还是线圈失电后触点因粘连而处于异常状态),NC触点必处于断开状态;

        当NC处于闭合状态时(无论是线圈失电,触点处于正常闭合,还是线圈处于上电状态,但触点因粘连而处于异常状态),NO触点必处于断开状态。

        也就是说:无论线圈是上电还是失电,也无论触点是否正常,NO触点同NC触点一个处于闭合状态,另一组触点被强制导向处于断开状态。

        普通继电器触点间没有这种特点:NO触点发生粘连,线圈失电,NC触点会恢复闭合状态。NC触点的情形也一样。

        如此来看,触点强制导向式继电器就是一个继电器元件,其本身并无任何“安全”之处,称其为“安全继电器”不如称为“触点强制导向式继电器”让人容易理解!

        二、安全继电器模块(简称:安全模块)

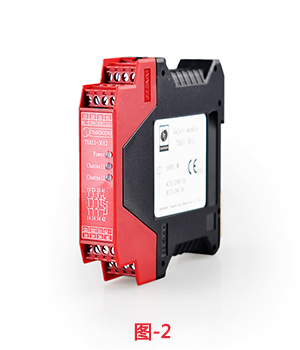

        说完图-1产品,我们来看图-2产品—天之行安全继电器模块。
        安全继电器模块实际上是一个功能单元,最基本的单元由两个触点强制导向式继电器和一些逻辑电路构成。它实现这样一个功能:对外部状态进行监控,当输入信息同预设不同时,保证输出端处于断开状态。

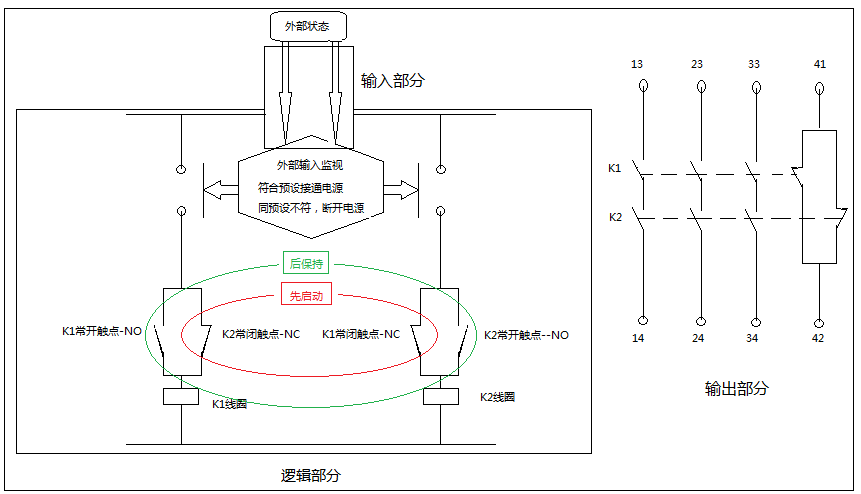

        我们通过下面这个框图来了解一下:当中涉及到安全继电器工作原理
安全继电器动作逻辑图

       1、 通过输入部分的两个独立通道将外部状况输入逻辑部分

       2、 逻辑部分对输入的外部情况进行判断,两个通道的输入均同预设相同,接通电源

       3、 触点强制导向式继电器K1线圈通过K2的NC触点得电启动,同理K2也得电启动

       4、 继电器K1、K2分别通过各自的NO触点保持接通

       5、 输出部分13-14,23-24,33-34,实现接通,41-42断开。
       外部状况发生变化,只要有一个通道输入的信息同预设不同时,逻辑部分将断开电源,触点强制导向式继电器K1、K2线圈失电,输出部分13-14,23-24,33-34断开,41-42闭合。

       在上述动作过程中,有以下要点:
       A、外部状况是通过两个独立的通道输入的,当且仅当两个通道输入的信息均同预设相 同时,才接通电源。只要有一路输入异常,必断开。

       B、只有K1、K2功能均为正常才能实现吸合:无论K1、K2的任一NO触点、NC 触点发生过触点粘连异常,必有一继电器处于断开状态,不能实现吸合。

       C、输出端接通,是基于两个继电器同时吸合才能实现。只要有一个继电器未吸合,必断开。

       综上所述,双通道输入的外部情况同预设不同,通过此功能单元,必能实现电路的断开!即使是单元内存在触点粘连(单功能故障),也能保证输出总是处于断开的状态!

       能断开电路,当然就能保证停机,使设备运行产生的危险终止,实现安全!

       这才是此功能单元被称之为安全继电器模块(简称:安全模块)的原因所在。约定俗成,称为“安全继电器”! 那么安全继电器有什么作用呢 ?详情见安全继电器的作用
